Les alimentations de la famille PSxN sont obligatoires lorsque le système est équipé d’une carte CPU PIII.

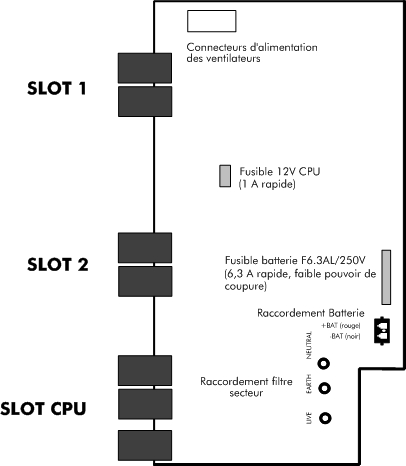

L'alimentation PS1/PS1N fournit les différentes tensions nécessaires au fonctionnement d’un module RACK S (ancien Rack 1) et sert de carte Fond de panier (Slots 1, 2 et CPU).

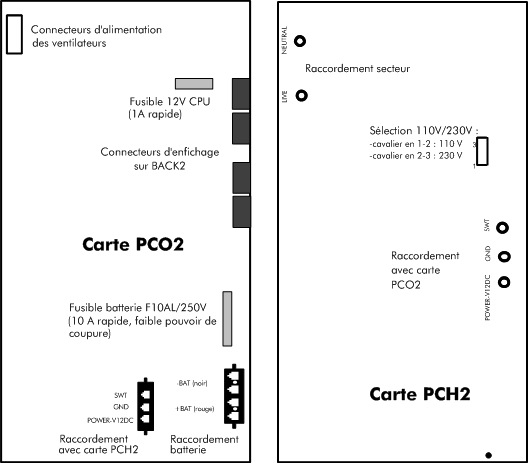

L'alimentation PS2/PS2N, fournissant les différentes tensions nécessaires au fonctionnement d’un module Rack M (Ancien Rack 2), se compose de 2 cartes :
PCH2 : carte Chargeur
PCO2 : carte Convertisseur

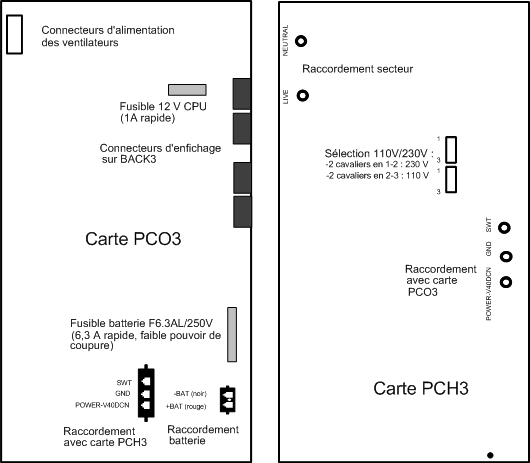

L'alimentation PS3/PS3N, fournissant les différentes tensions nécessaires au fonctionnement d’un module Rack L (Ancien Rack 3), se compose de 2 cartes :
PCH3 : carte Chargeur
PCO3 : carte Convertisseur
Equipements :
Rack S (ancien Rack 1) : 1 batterie
Rack M (ancien Rack 2) : 2 batteries montées en parallèle
Rack L (ancien Rack 3) : 3 batteries montées en série
Caractéristiques d’une batterie :
batterie au plomb, étanche
1,2 Ah / 12 V
résistance au feu, supérieure ou égale à UL94-V2
Maintenance :
Pour garantir l'arrêt du système sans perte de données en cas de panne de courant ou si le câble d'alimentation est débranché de la prise murale, remplacez les batteries tous les deux ans. Cette opération de maintenance est vitale pour garantir une autonomie d'alimentation suffisante afin de permettre l'enregistrement des fichiers avant l'arrêt du système.
Dans le cas d'un module voix (sans disque dur ni carte CoCPU), l'autonomie est d'environ 20 minutes.
Une UPS (Uninterruptible Power Supply) est recommandée car elle augmente la durée de sauvegarde assurée pas les batteries du système. 2 modules Alcatel-Lucent OmniPCX Office Communication Server au maximum peuvent être raccordés à une UPS.

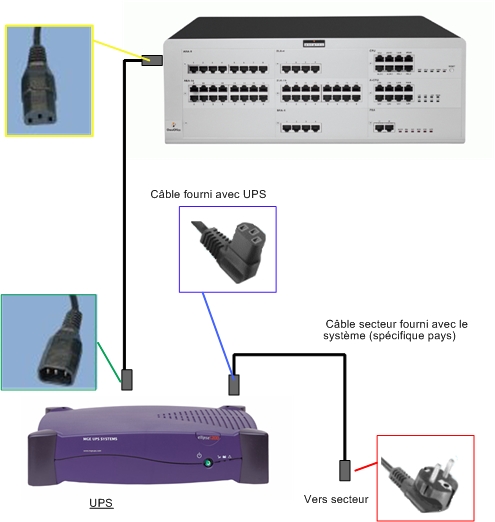

Le tableau ci-dessous indique les modèles d’UPS compatibles à utiliser selon le système Alcatel-Lucent OmniPCX Office Communication Server pour une autonomie d’environ 1 heure (40 minutes dans le cas d’un modèle XL avec une configuration standard).
|
Système |
UPS 220V |
UPS 110V |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle S |
Pulsar ellipse 300 |
Pulsar ellipse 300 USB |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle M |
Pulsar ellipse 650S |
Pulsar ellipse 650 RS232 |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle L |
Pulsar ellipse 1200S |
Pulsar ellipse 1200 RS232 |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle XL |
Pulsar ellipse 1200S |
Pulsar ellipse 1200 RS232 |
Le tableau ci-dessous indique pour chaque système Alcatel-Lucent OmniPCX Office Communication Server (dans des configurations extrêmes) la consommation permettant ainsi de choisir un UPS parmi les différents modèles proposés par les fabricants d’UPS :
|
Système |
Configuration |
Consommation primaire |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle S |
24 postes |
50 W |
|
12 postes + 1 carte CoCPU |
55 W | |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle M |
48 postes |
70 W |
|
48 postes + 1 carte CoCPU |
85 W | |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle L |
96 postes |
105 W |
|
96 postes + 1 carte CoCPU |
120 W | |
|
Alcatel-Lucent OmniPCX Office Communication Server modèle XL |
192 postes |
210 W |
|
192 postes + 2 cartes CoCPU |
230 W |
L’alimentation externe EPS48 (External Power Supply 48V - 1A) est prévue pour alimenter les nouvelles cartes UAI16-1 permettant ainsi le raccordement de terminaux à forte consommation sans obligation d’ajout d’un autre coffret ou de passage à un modèle plus grand de coffret.
Alimenté par le secteur, un cordon de 2 m terminé par un connecteur RJ45 8 broches en sortie permet l’alimentation du splitter utilisé avec la carte UAI16-1.
Un voyant vert signale la présence du secteur.
La prise secteur de l’alimentation externe EPS48 doit être installée aussi près que possible du système et être facilement accessible.
Points de sorties :
|
Broche RJ45 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Sorties |
0V |
48 V |
